1、设计任务书：

设计任务书

学生姓名：班级：学号：

题目：1602A液晶显示万年历设计

一、设计任务：本设计由数据显示模块、温度采集模块、时间处理模块和调整设置模块四个模块组成。系统以AT89S52单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能。温度采集选用DS18B20芯片，万年历采用直观的数字显示，数据显示采用1602A液晶显示模块，可以在LCD上同时显示年、月、日、星期、时、分、秒，还具有时间校准等功能。此万年历具有读取方便、显示直观、功能多样、电路简洁、成本低廉等诸多优点，具有广阔的市场前景。
更好最全的万年历下载，实用万年历电脑版

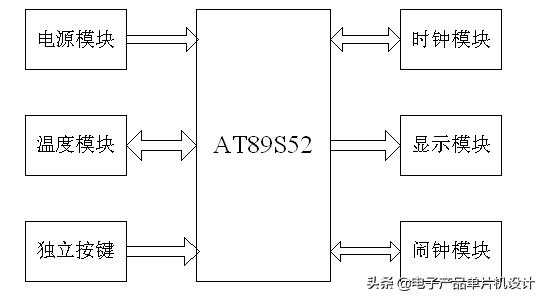

硬件电路框图

二、设计要求：（1）用4个按键实现所有功能，计时准确。（2）可以设定闹钟功能。（3）有阴历功能，平年闰年准确无误。（4）液晶能显示年、月、日、星期、时、分、秒、温度。三、万年历元器件清单：1. 万用板9*15（J2601A）2. DC电源插口（H0211D）3. 5v有源蜂鸣器（H0203I）4. 自锁开关（H0203F）5. 2.2K电阻*2（H0201D）6. STC89C52单片机7. 40脚IC座（H0202A）8. DS1302芯片（J0805A）9. 钮扣电池（H0208D）10. 电池座（H0208C）11. 8脚IC座（H0202H）12. LCD1602液晶显示屏（J0802A）13. 16p单排插针（H0204E）14. 16p单排母座（H0204E）15. DS18B20温度传感器（H0203J）16. 10K排阻（103）（H0202I）17. 10K电阻*3（H0201C）18. 10uF电容（H0203H）19. 按键*4（H0203G）20. 32.768mhz晶振（H0207C）21. 1.5k电阻（H0209D）22. 12M晶振（H0203D）23. 30Pf瓷片电容*2（H0203C）24. 9012三极管*2（H0203B）25. 导线（桌下）26. 焊锡（桌下）27. USB电源线或电池盒

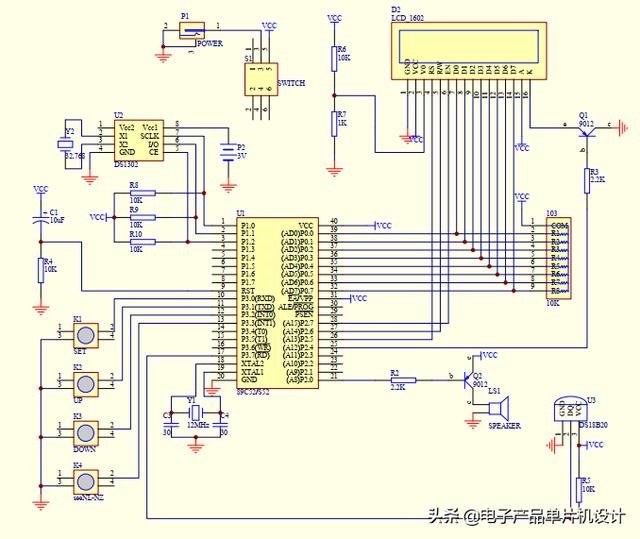

四、51单片机万年历原理图
